熱噴涂周邊規劃
熱噴涂制程監控/涂層質量控管/涂層開發的利器
制程監控的意義
- 生產更高質量的熱噴涂涂層
- 提升產品競爭力
- 更佳的涂層再現性
- 更低的涂層產品不良率
- 降低成本,提升客戶滿意度
- 建立置成參數資料庫
- 快速復制已通過驗證的合格制程,避免粉末/設備/操作環境/人員素質等因素造成的質量差異
系統工作原理：
利用高質量CCD 鏡頭搭配Spray Watch 的影像制程技術,實時監控熱噴涂材料顆粒的各項重要特性,例如速度/溫度/相對數量分布甚至顆粒大小等等參數
- 噴涂顆粒飛行速度：計算顆粒飛行軌跡長度及曝光時間,以物理及光學原理計算出真實飛行速度,監測有效范圍10~1,000m/s
- 顆粒溫度：以黑體輻射原理比對顆粒色溫,可得知顆粒溫度,有效監測范圍1000~3500℃
- 單一 CCD 單元即可同時監測上述參數
系統優點及特色
- 可監測整體噴涂束的寬度,快速建立完整的噴涂重要參數資料庫
- 安裝及架設快速,操作簡單
- 同步監測噴涂實時影像(粉末堵塞/送粉不順等因素可及時排除)
- 可架設于 robot 上,同步監測量產作業,并可設定警示范圍,確保產品質量
功能比較表：
|
型號 |
2i 標準型 |
2S 科研型 |
3i 標準型 |
4S HS |
SW G |
|
監測參數 |
|||||
|
溫度偵測 |
Yes |
Yes |
Yes |
Yes |
N/A |
|
速度偵測 |
Yes |
Yes |
Yes |
Yes |
Yes |
|
顆粒數量 |
Yes |
Yes |
Yes |
Yes |
Yes |
|
顆粒大小 |
N/A |
Yes |
N/A |
N/A |
N/A |
|
外觀尺寸 |
|||||
|
鏡頭尺寸 |
100x100x260 |
100x100x260 |
65x65x190 |
60x60x220 |
60x60x160 |
|
鏡頭重量 |
3Kg |
3Kg |
< 1Kg |
< 1Kg |
< 0.5Kg |
|
計算機機型 |
工業計算機 |
工業或筆電 |
工業計算機 |
工業或筆電 |
工業或筆電 |
|
鏡頭設定 |
與火焰垂直 |
與火焰垂直 |
與火焰平行 |
與火焰垂直 |
與火焰垂直 |
|
對焦方式 |
自動對焦 |
自動對焦 |
手動對焦 |
手動對焦 |
固定焦距 |

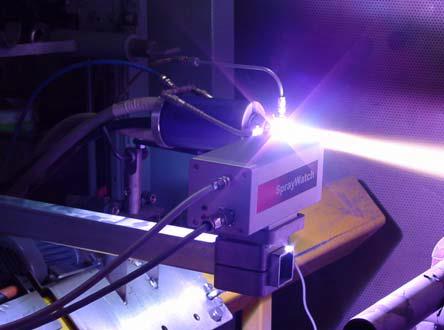

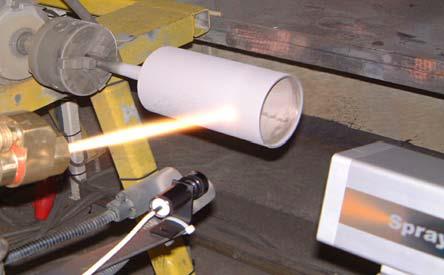

實際安裝與工作狀態

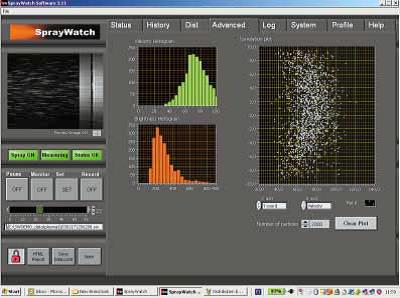

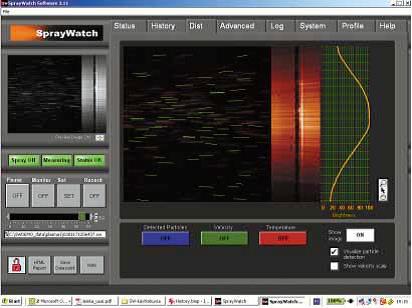

“即時＂溫度/速度/顆粒大小分布圖 顆粒飛行影像監測畫面

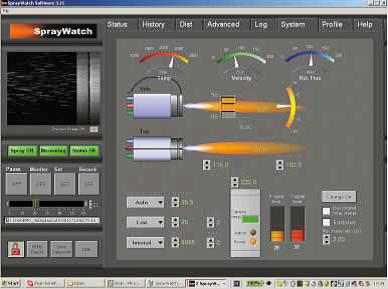

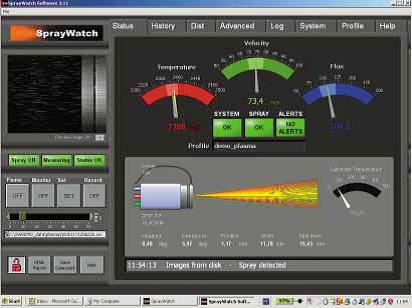

參數警示范圍設定及監測 火焰范圍監測及記錄

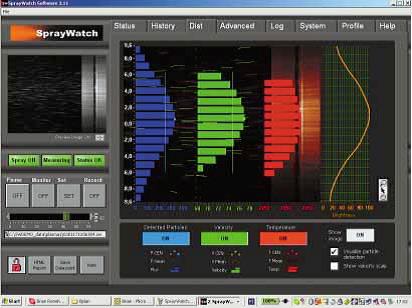

噴涂位置監測
