Cold Spray 冷氣動力噴涂
冷氣動力噴涂是熱噴涂領域的新工藝。 與常規熱噴涂工藝相比，冷氣動力噴涂具有特別的優勢，因為噴涂材料在工藝過程中并不會熔化。 因此，對涂層和基材的熱影響較低。顆粒的高動能在沖擊到基材上的過程中因為高度形變而產生出均勻和非常致密的涂層。涂層厚度范圍從幾微米到幾厘米不等。應用在修補領域所產生出來的新涂層其物理和化學性能幾乎可以達到與基材相同性能。

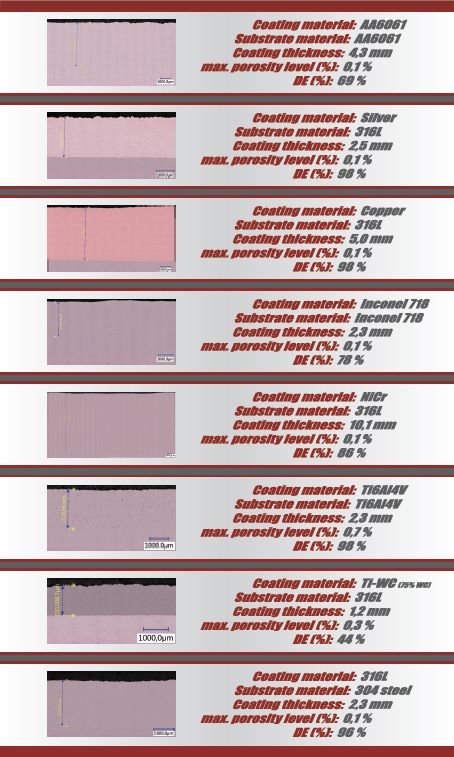

利用Impact的新系統技術，將工藝氣體（氮氣或氦氣）送入噴槍中，壓力高達50 psi，并在噴槍艙體內加熱至1100度。通過使用粉末供給單元和載氣將噴涂粉末注入噴嘴的會聚部分，并且在氣流中被加速到高達1200 m/s的顆粒速度。在高度聚焦的噴射流中，顆粒撞擊基材表面使顆粒變形并粘合成高致密性的涂層由于顆粒速度快、顆粒溫度低并被惰性氣體保護，使用冷氣動力噴涂所制作出來的涂層氧化物含量極低。另外一個冷氣動力噴涂不同于一般的熱噴涂工藝的點在于極高的堆積效率，以銅金屬為例，使用冷氣動力噴涂的堆積效率在95%以上，這是一般的熱噴涂工藝所無法達到堆積效率。
|
5/8性能 最高工作溫度:800oC 最大工作壓力:50 bar 加熱功率: 34 kW |
|
|
6/11性能 最高工作溫度:1100oC 最大工作壓力:60 bar 加熱功率: 40 kW |
|

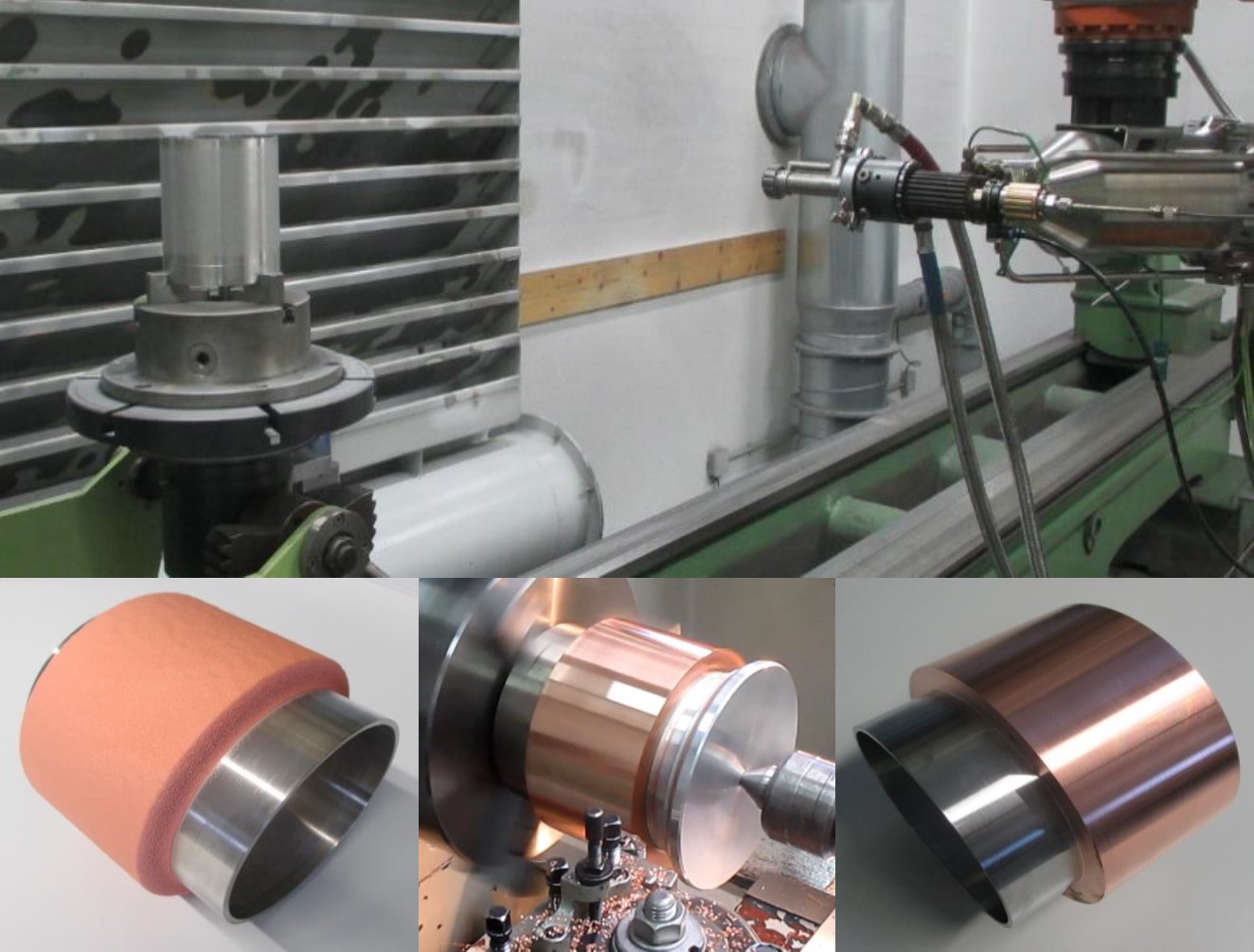

使用Cold Spray所制作純銅工件，在經過表面加工后，工件表面呈現鏡面光澤

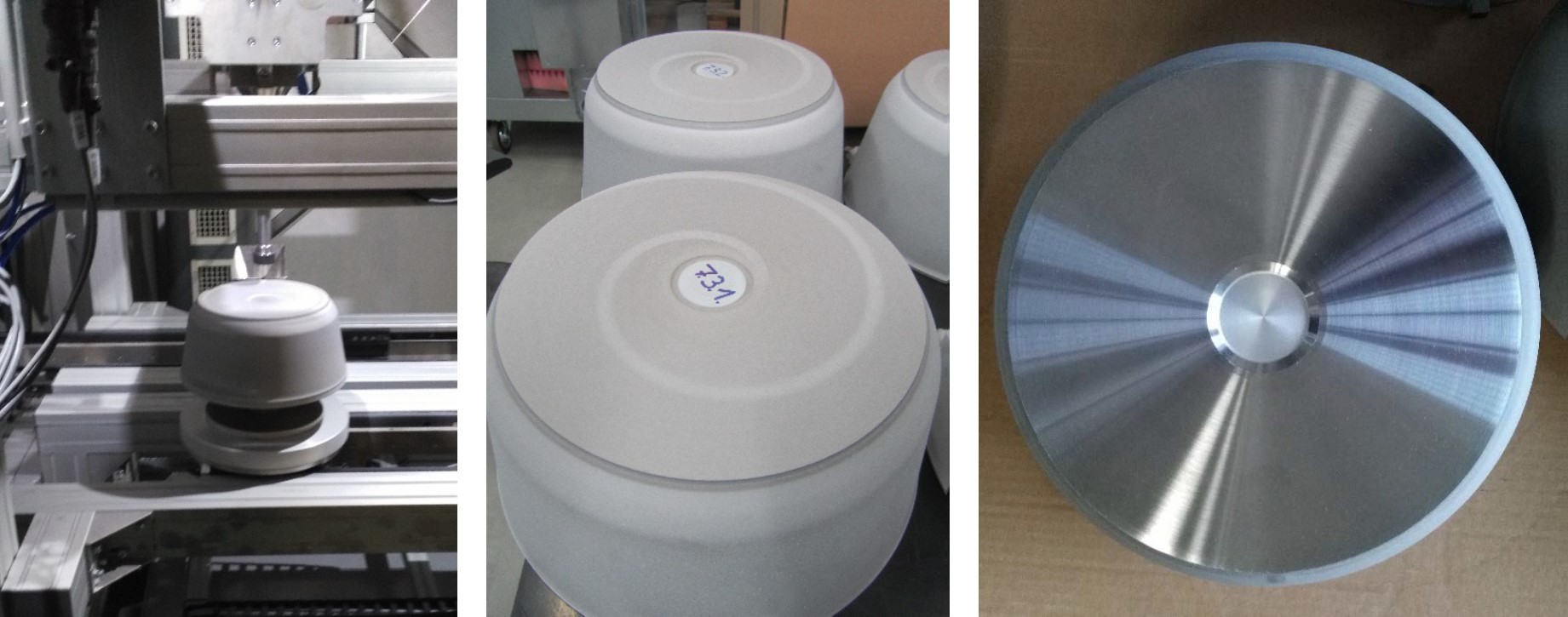

利用Cold Spray所制作的廚具，可大幅節省成本并提高熱傳導效果

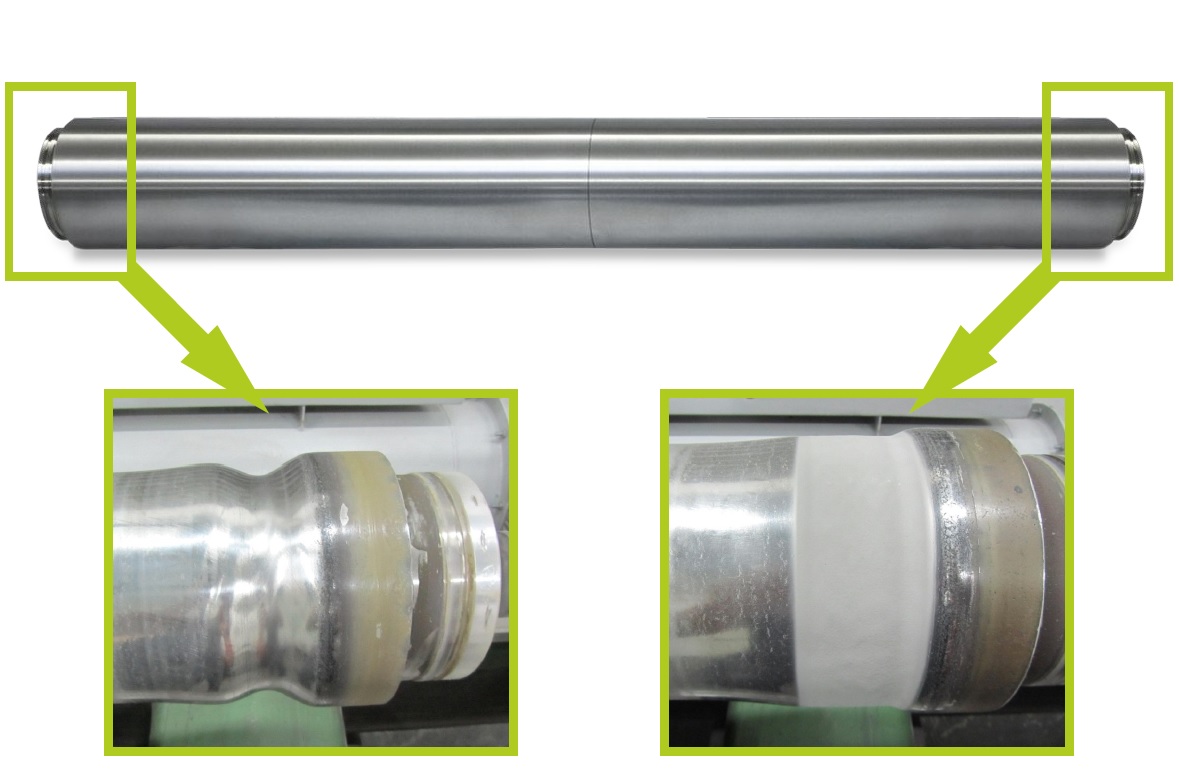

金屬旋轉靶材修補
